系统概述：

我国传感随着机动车保有量的不断增加，交通违法行为日益增多，尤其是机动车闯红灯、超速等行为对行人和其他车辆带来重大安全威胁。电子警察系统目的在于通过现代的电子监控手段对闯红灯等违法行为，实现违法自动取证，从而缓解日益繁忙的交通管理与警力不足之间的矛盾，增加执法的覆盖范围，使执法行为不受气候、时间等因素的影响，对发现的违法行为及时处理，进一步规范城市交通秩序及驾驶员行为。

1.1系统结构图

1.2系统逻辑架构

市公安局平安城市智能化综合交通管控系统由“三系统•一平台”组成。

三系统包括：

1、高清动态治安监控系统；

2、高清电子警察式卡口信息监控系统；

3、高清卡口抓拍监控系统

一平台是指：高清智能化综合实战指挥管理平台。

系统及平台通过承载以卡口信息业务、监控业务、执法业务三大业务数据为主要信息载体、以信息数据主干专网、公安网、信息接入网、已建视频监控环网为主要网络传输架构的综合性城市化公安信息化管理大型平台。

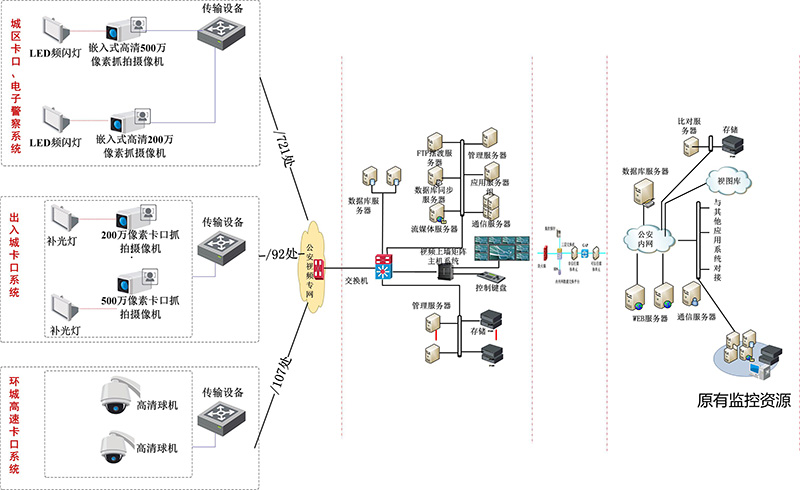

为了保障构筑异构网络及系统的实战效应，真正落实发挥该系统的强大信息采集、分析、汇总、处置及指挥作用，对整体系统的组建架构设计如下图所示：

系统总体架构

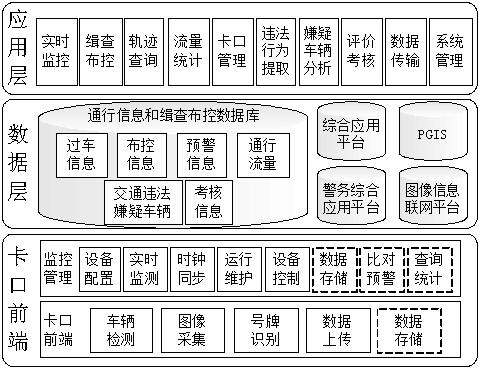

总体架构由卡口前端、数据层及应用层三个层面组成：

Ø 系统前端

前端主要实现车辆检测、车辆图像采集、识别及数据上传等功能，也可根据需要进行数据存储。监控管理主要实现对卡口系统前端的设备参数配置、设备控制、运行状态实时监测、时钟同步、设备报障维护及通行图片存储等功能。也可根据需要进行布控信息比对预警。

Ø 数据层

将卡口系统或卡口系统前端上传的机动车通行信息和缉查布控数据进行汇总和存储，并存储缉查布控及预警信息、道路交通流量统计信息、交通违法嫌疑信息等数据，实现与公安交通管理综合应用平台、PGIS及公安图像信息联网平台等系统的信息共享交换。

Ø 应用层

实现机动车缉查布控、卡口系统实时监控、通行轨迹查询、交通流量统计、交

通违法行为分析提取、嫌疑车辆分析及系统管理等功能。

1.3、系统网络架构

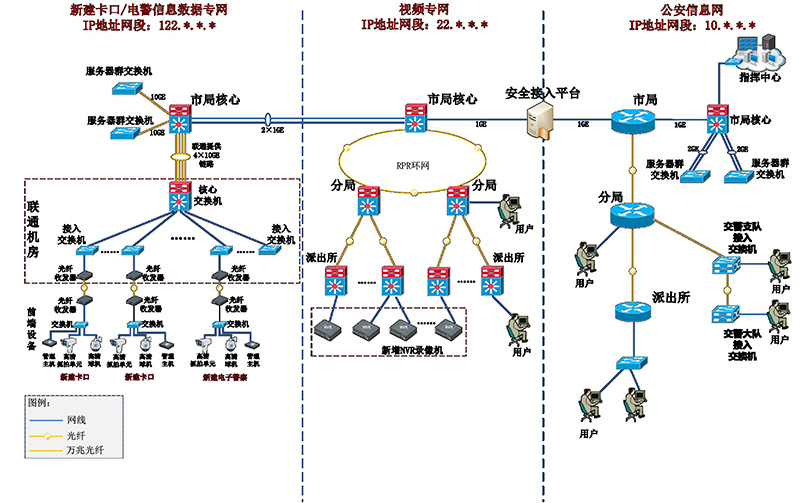

1.新建卡口/电警信息数据专网

前端设备将组成若干个路口局域网，并采用独立的IP地址网段，完成对路口多只监控设备及管理主机的互联，一般采用工业级交换机，再通过光纤链路接入至合作运营商机房内。

合作运营商通过其建设的接入网络接入了大量的前端设备，并将这些设备进行统一的汇聚，实现对前端设备的基础联网；汇聚后通过其机房的核心交换机与市局数据中心的核心交换机相连，形成“市视频监控系统三期数据专网”的整体传输网络。

2.视频专网

原有的视频专网系统将和新建卡口/电警信息数据专网打通，视频专网内的分局用户以及派出所用户都可以应用新的数据平台；前端卡口/电警的重要图像数据可以分布式的存储在各个派出所内。

3.公安信息网

公安信息网内还将部署一套数据应用平台，数据是通过原有安全边界接入平台接收到前端路口车辆检测分析数据及图片取证、视频取证数据。以满足各级部门监控管理、指挥调度、辅助领导宏观研判决策、处置突发事件等实际应用需求。

1.4、中心服务器架构

整个系统除上图所包含的基础服务器组成外，同时根据后期业务拓展需要可增加接入服务器、实时套牌分析服务器、实时处理和统计服务器、短时流量预测服务器、联动处理服务器、联网服务器、区间测速服务器等实现特定的车辆及交通管控业务。

1.4.1、接入服务器

实现对管理主机、抓拍机的统一接入。同时为实现对第三方设备的统一接入以及保证系统的可靠性，在此实现对第三方设备的接入(如在接入第三方设备时，第三方提供的开发包不够稳定，可以部署一台独立的交通接入服务器，而不会影响到系统的其他部分，是保持模块独立、安全与系统隔离的一种策略)。实现接收终端服务器、抓拍机等设备的过车信息接收、图片合成等功能。

1.4.2、实时套牌分析服务器

实现对套牌车辆的实时分析，如检测到套牌能够生成套牌嫌疑报警信息，同时对报警信息进行存储和转发。

1.4.3、实时处理统计服务器

实时处理包括各类布控的处理（比对），条件匹配的生成相关的报警信息；实时统计功能在线统计出小时流量、历史过车数量、违法数、车型比例、违法率等数据，能够为人工统计时带来效率上的极大提升。同时，负责将过车信息进行保存。

1.4.4、短时流量预测服务器

依据历史同期及当前时刻的交通流量，结合神经网络算法，对用户关注路口的流量信息作短时预测（下一时刻——15分钟）。

1.4.5、联动处理服务器

接收布控、违法报警对应的联动信息，执行发送Email、短信（彩信）、到LED屏、联动视频上墙等操作。

1.4.6、联网服务器

交通联网服务器提供各级平台间的联网功能。包括上下级间的级联和平级间的互联，同时通过一定的接口对外提供服务。

1.4.7、区间测速服务器

对封闭的道路实施区间测速功能，车辆在区间内的平均行驶速度超出限速时，产生区间超速报警。同时负责对区间超速车辆进出区间时抓拍的图片进行合成、报警信息存储和转发等功能。

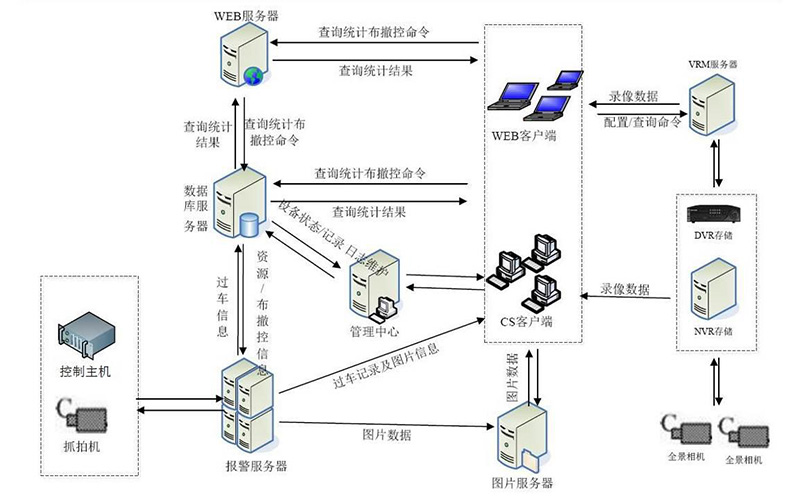

1.5、卡扣电警主要数据业务流程

1.6、卡口数据横向共享设计

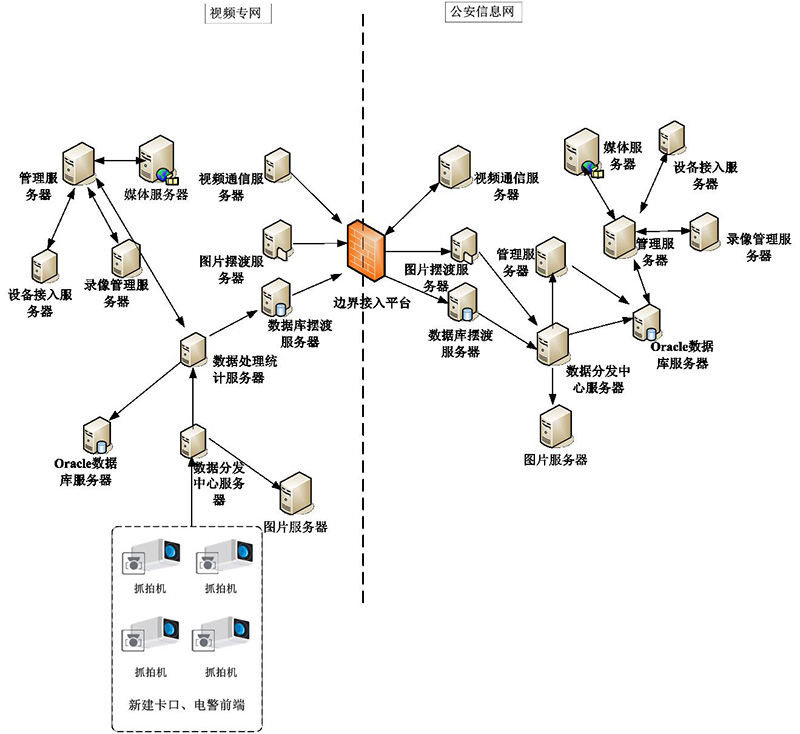

1.6.1、卡口违法、布控报警图片及车辆经过信息同步

视频专网卡口过车数据通过数据库同步服务器同步至公安信息网平台。卡口违法、布控报警图片通过FTP摆渡服务器同步至公安信息网平台。

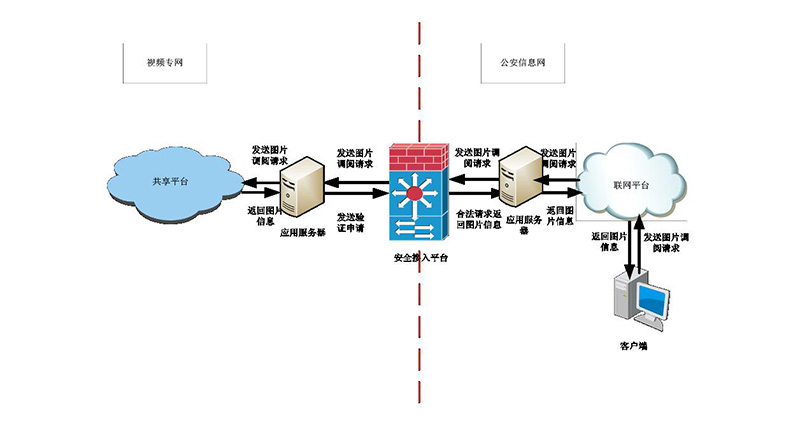

1.6.2、卡口图片调阅

与公安信息网联网平台对接后，公安信息网用户可调阅视频专网卡口图片、过车信息等资源，同时，支持全市范围内统一布/撤控。

1.6.3、视频调阅

平台除能够汇聚管理卡口的图片资源外，还支持视频的接入与管理。

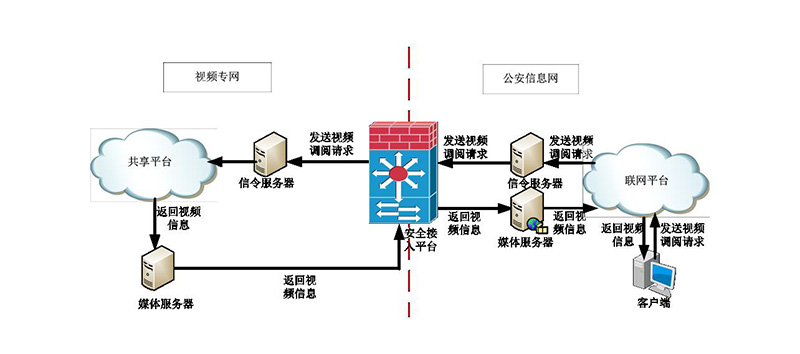

联网平台调阅共享平台视频：

调阅流程：联网平台通过安全接入平台向共享平台发送调阅请求，共享平台通过信令服务器向卡口平台转发调阅请求，被调阅视频经媒体服务器返回共享平台，最后由共享平台媒体服务器经安全接入平台传送至省级联网平台。

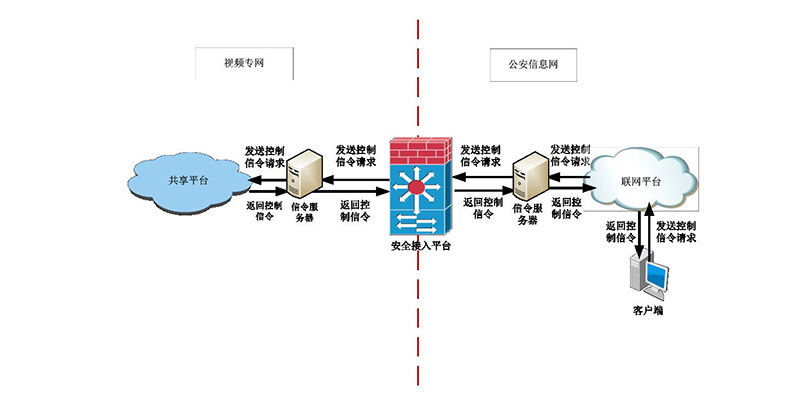

1.6.4信令获取
